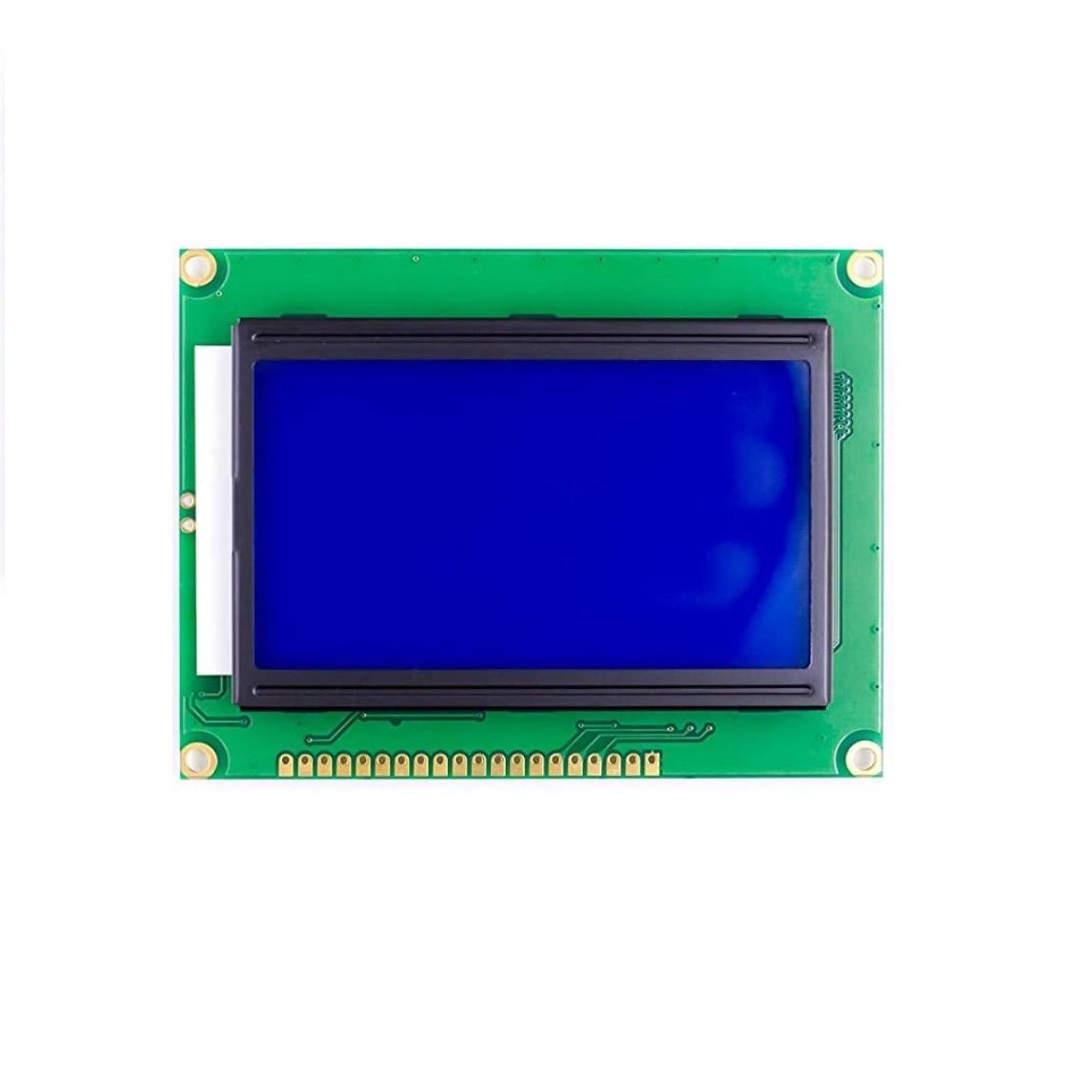

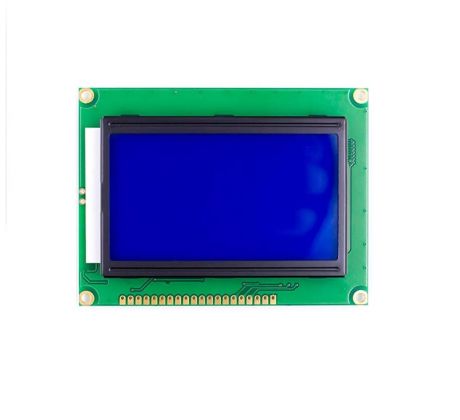

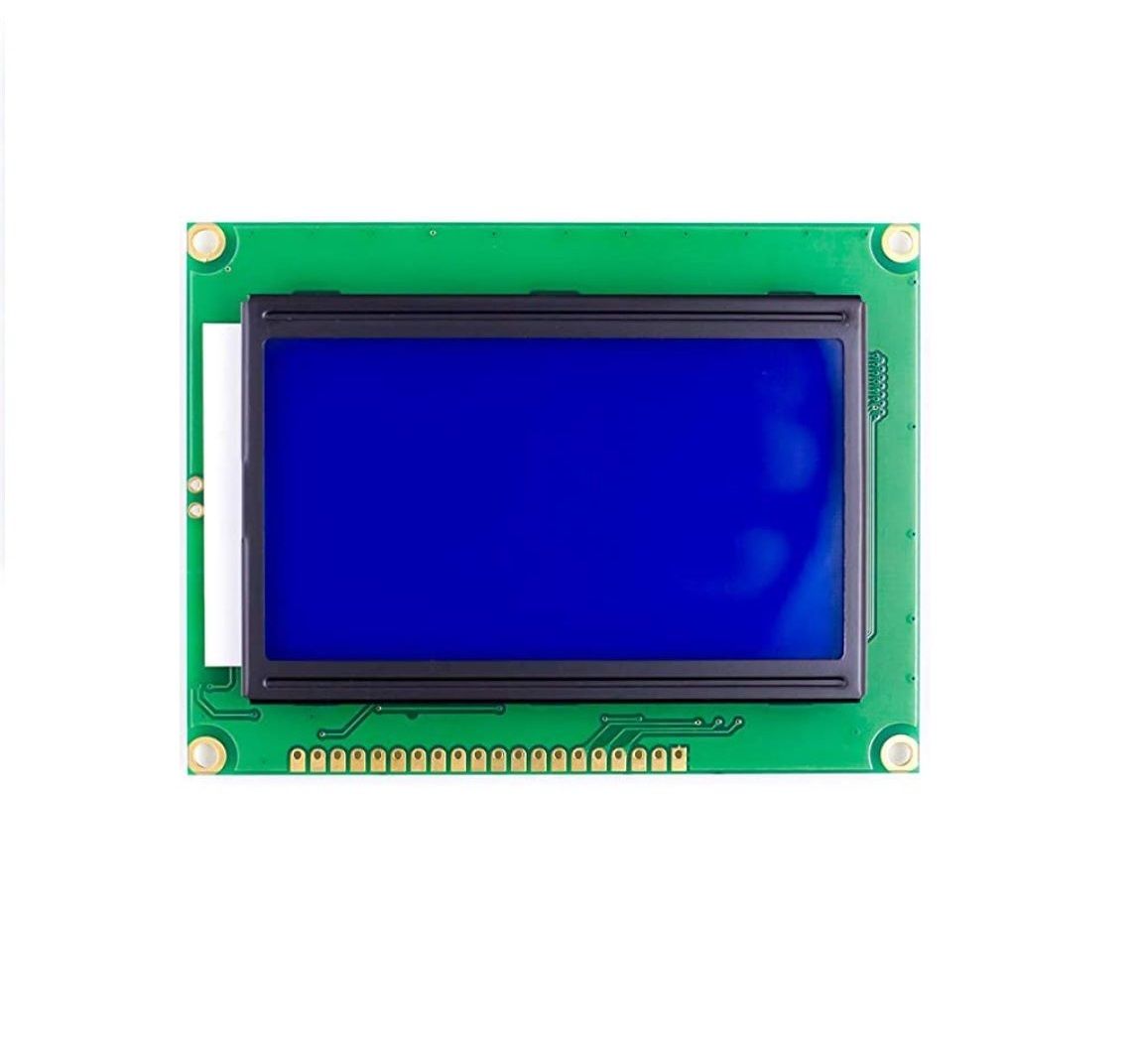

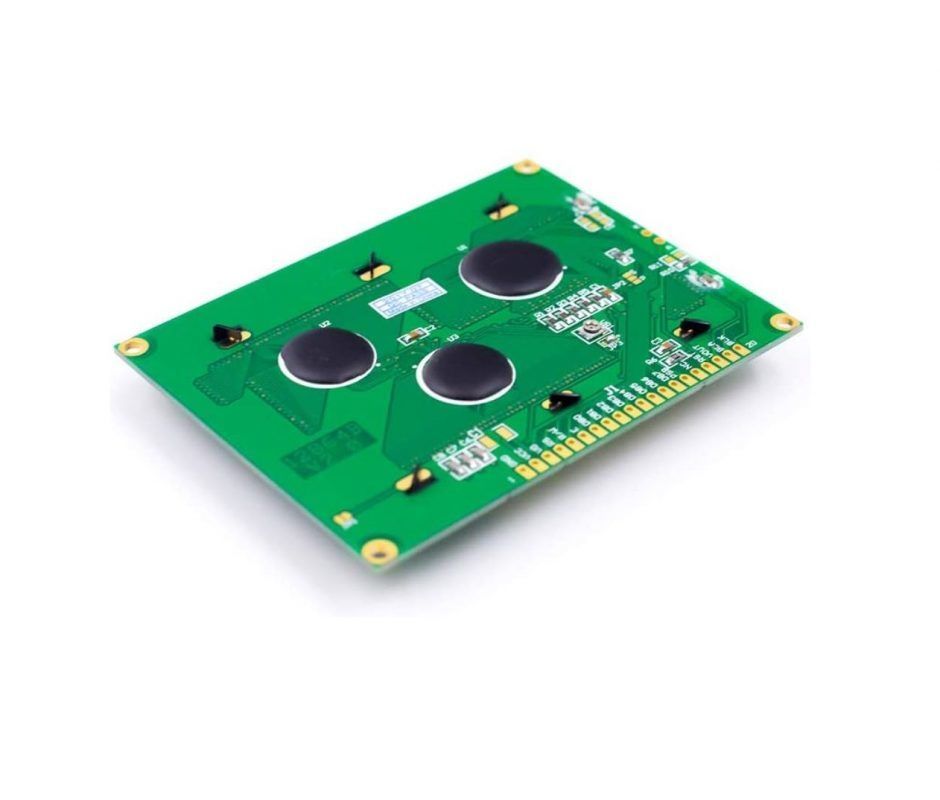

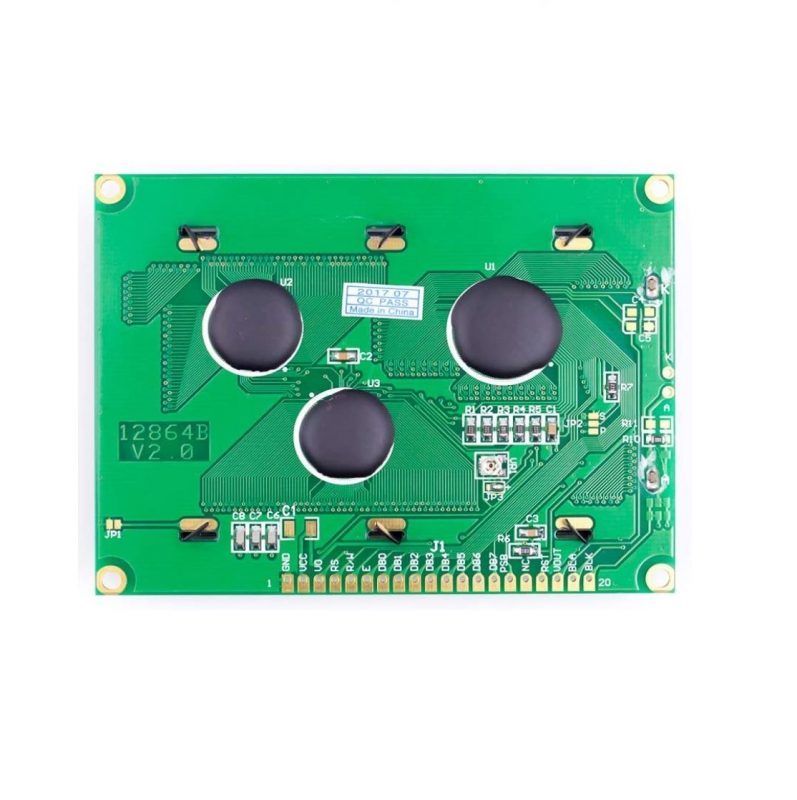

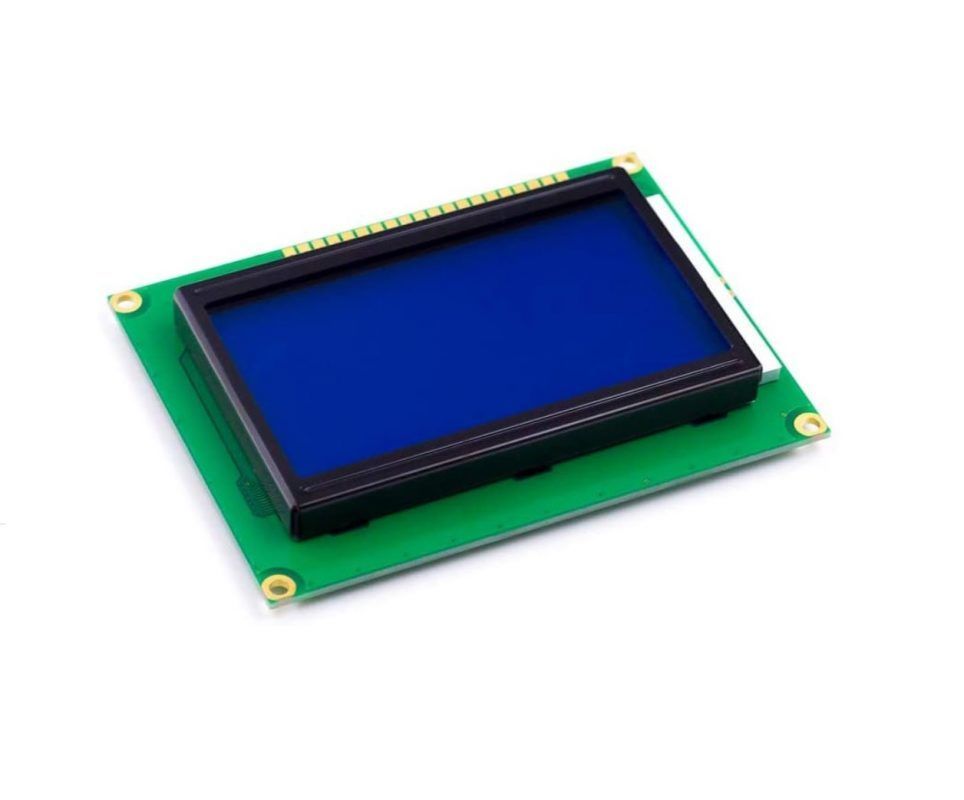

Grafický LCD displej ST7920 128 x 64 - Modré podsvietenie
Grafický LCD displej ST7920 128 x 64 - Modré podsvietenie
12864 LCD Modul 128 x 64 bodov grafický s modrým podsvietením, vhodný pre kopírky, faxy, laserové tlačiarne, priemyselné skúšobné zariadenia, apod.
| Výrobca: | INÝ |
| Kód: | 1449938856 |
| Dostupnosť: | skladom |
| Počet ks: | 3 ks |
| Kúpou tohto produktu získate 129 bodov. | |
Grafický LCD displej ST7920 128 x 64 - Modré podsvietenie
12864 LCD Modul 128 x 64 bodov grafický s modrým podsvietením, vhodný pre kopírky, faxy, laserové tlačiarne, priemyselné skúšobné zariadenia, apod.
Špecifikácia:
- Napájanie: 5V
- Podsvietenie: modré
- Pohľadová plocha: 7 x 4,4 cm
- Veľkosť pixelov: 0,48 x 0,48 mm
- Rozstup pixelov: 0,52 x 0,52 mm
- Typ LCD: STN (modrá)
- Prevádzková teplota: -20 až 70 °C
- Skladovacia teplota: -30 až 80 °C
|
Definícia rozhrania paralelného režimu: |
|||
|
PIN |
OSTROSť |
ÚROVEŇ |
ŠPECIFIKÁCIA |
|
1 |
VSS |
0V |
Napájanie - Záporné |
|
2 |
VDD |
+5V |
Napájanie - Kladné |
|
3 |
V0 |
- |
Kontrola kontrastu |
|
4 |
RS |
H/L |
RS = H: zobrazí dáta; RS = L: riadi inštrukciu |
|
5 |
R/W |
H/L |
R/W+H,E=H: dáta boli načítané DB7-DB0 |
|
6 |
E |
H/L |
Povoliť PIN |
|
7-14 |
DB0-DB7 |
H/L |
Dátová linka |
|
15 |
PSB |
H/L |
PSB = H: paralelný režim, PSB = L: sériový režim |
|
16 |
NC |
- |
Neobsadený PIN |
|
17 |
/RESET |
H/L |
Pri nízkej úrovni resetuje terminál |
|
18 |
VOULT |
- |
Modul riadi výstupné napätie |
|
19 |
A |
+5V |
Výkon podsvietenia - Kladný |
|
20 |
K |
0V |
Výkon podsvietenia - Záporný |
|
Definícia rozhrania sériového modulu: |
|||
|
PIN |
OSTROSŤ |
ÚROVEŇ |
ŠPECIFIKÁCIA |
|
1 |
VSS |
0V |
Napájanie - záporné |
|
2 |
VDD |
+5V |
Napájanie - kladné |
|
3 |
V0 |
- |
Kontrola kontrastu |
|
4 |
CS |
H/L |
Terminál na výber čipu, platná vysoká úroveň |
|
5 |
SID |
H/L |
Terminál pre vstup sériových dát |
|
6 |
CLK |
H/L |
Sériové synchrónne hodiny |
|
15 |
PSB |
H/L |
PSB = H: paralelný režim; PSB = L: sériový režim |
|
17 |
/RESET |
H/L |
Pri nízkej úrovni resetuje terminál |
|
19 |
A |
+5V |
Výkon podsvietenia - kladný |
|
20 |
K |
0V |
Výkon podsvietenia - záporný |
